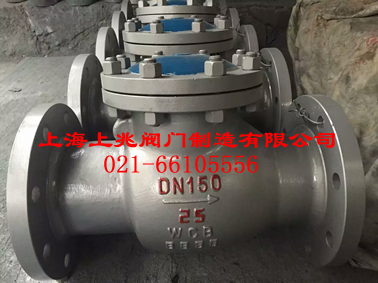

H44H旋啟式止回閥的作用及廠家
H44H旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a償。廣泛應用于化工、冶金、制藥等多個領域。 公稱壓力
PN(MPa) | 試驗壓力(MPa) | 適用溫度(℃) | 適用介質 | | 強度試驗 | 密封試驗 | WCB | Cr5Mo | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti | | 1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤220 | ≤200 | 水、油品、蒸汽、酸性介質 | | 2.5 | 3.8 | 2.8 | | 4.0 | 6.0 | 4.4 | | 6.4 | 9.6 | 7.1 | | 10.0 | 15.0 | 11.0 | - | | 16.0 | 24.0 | 17.6 | | 25.0 | 37.5 | 27.5 |
三、H44H旋啟式止回閥--主要零件材料及性能 | 零件名稱 | 材料編號 | | 閥 體 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 閥 蓋 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 閥 瓣 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 搖 桿 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 閥 座 | 25 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | | 銷 軸 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | | 密封環、墊片 | 包覆墊 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
四、H44H旋啟式止回閥--主要技術尺寸 公稱壓力
PN(MPa) | 公稱直徑
DN(mm) | 主要外形尺寸及連接尺寸 | 重量
(kg) | | L | D | D1 | D2 | b-f | z-d | D3 | H | | 1.6 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4--14 | 140 | 130 | 14 | | 32 | 180 | 135 | 100 | 78 | 16-2 | 4--18 | 150 | 140 | 16 | | 40 | 200 | 145 | 110 | 85 | 16-2 | 4--18 | 160 | 150 | 18 | | 50 | 230 | 160 | 125 | 100 | 16-2 | 4--18 | 185 | 160 | 22 | | 65 | 290 | 180 | 145 | 120 | 18-3 | 4--18 | 215 | 177 | 26 | | 80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 235 | 187 | 33 | | 100 | 3540 | 215 | 180 | 155 | 20-3 | 8-18 | 255 | 202 | 39 | | 125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 285 | 227 | 57 | | 150 | 480 | 280 | 240 | 210 | 24--3 | 8-23 | 330 | 263 | 80 | | 200 | 550 | 335 | 295 | 265 | 26-3 | 12-23 | 385 | 293 | 95 | | 250 | 650 | 405 | 355 | 320 | 30-3 | 12-25 | 455 | 330 | 175 | | 300 | 750 | 460 | 410 | 375 | 30-4 | 12-25 | 515 | 382 | 260 | | 350 | 850 | 520 | 470 | 435 | 34--3 | 16-25 | 545 | 430 | 360 | | 400 | 950 | 580 | 525 | 485 | 36-4 | 16-30 | 600 | 480 | 496 | | 500 | 1150 | 705 | 650 | 608 | 44--4 | 20-34 | 730 | 560 | 588 |
