大型泵站用緩閉止回閥選型發布時間：17-09-07

大型泵站用緩閉止回閥選型

液控緩閉止回閥分為蓄能和重錘兩部分，可控性好，調節范圍大、適應性強。電液控制系統設有多處調節點，可以按不同的管道控制要求進行啟閉程序設置保證在滿足開、關閥條件時，閥門能夠自動按預先設定的時間、角度開啟和分快、慢二階段關閉。并能實現無電關閥，有效消除破壞性水錘，防止水泵和水輪機組飛逸事故的發生，降低管網系統的壓力波動，保障設備的安全可靠運行。

主閥密封副為三偏心金屬密封或雙偏心橡膠密封結構，啟閉輕松、密封可靠；并有一道額外加大的偏心，使閥門具有良好的自關閉、自密封性能。中、小口徑蝶板設計成流線型平板結構，大口徑蝶板設計面雙平板桁架工結構，排擠小，水流平順，閥門流阻系數僅為0.1~0.6，遠小于止回閥的流阻系數（1.7~2.6），節能效果明顯。

作原理及操作說明：

本閥電器控制系統主邏輯元件為PLC智能控制型，分以下幾種工況：

開閥離心泵工況（包括離心混流泵）：先啟動泵，延長預定時間后開閥，或泵閥同時開啟。

開閥軸流泵工況（包括軸流混流泵）：泵閥同時開啟，或開閥至一定角度，再啟動泵。

4.1自動保壓

合上空氣開關，接通油泵電源AC380V、控制不間斷電源DC24V電源，電源指示燈亮。“轉換開關”旋到控制源右邊位置，控制系統自動保壓?jiǎn)卧詣?dòng)啟動，油泵自動啟動給系統充壓。當壓力達到壓力繼電器高壓（15MPa）時，油泵停機。以后閥門操作無論處于什么狀態，自動保壓功能都有效。即當系統壓力低于壓力繼電器設定的低壓12MPa時，油泵自動啟動；當系統壓力增至高壓設定15MPa時，油泵自動停機。

蓄能器存儲的能源足夠動力電源故障，油泵不能啟動時，一次全程開閥或關閥。將轉換開關旋至左位時，可解除自動保壓功能。

4.2就地控制

將轉換開關旋至“就地”位

4.2.1開閥

按就地控制箱上開閥按鈕,開閥指示燈亮,閥門將按設定好的速度開啟,直到全開的位置(全開指示燈亮)自動停止開閥動作,開閥指示燈自動熄滅。

調整開閥時間可以通過開閥流量控制閥的流量來實現，可以達到不同的開閥時間以適應實際工況，時間調整范圍見前表。

4.2.2關閥

按關閥按扭，關閥指示燈亮，則閥門按設定好的速度關閉，直到全關位置（全關指示燈亮）自動停止關閥動作，關閥指示燈熄滅。關閥分為快關、慢關兩個階段，快關速度調整關閥流量控制閥，慢關速度調整緩沖節流閥來實現，調節范圍見前表。

4.2.3停止

閥門在開、關過程中，按停止按扭，閥門停止在中間任何位置。

4.3遠程控制

將轉換開關旋至“遠程”位，遠程指示燈亮。

4.3.1開閥

先啟泵，后開閥

中控室啟動水泵，延遲預定時間后，水泵控制繼電器常開接點閉合，閥門按預定程序開啟、保壓。將延遲預定時間調整為零，即可實現泵同時啟動。

先開閥，后啟泵

按遠程開閥按扭，油泵啟動，閥門隨之開啟，當閥門開啟到一定角度（15°），啟泵行程開關閉合，信號發出，中控室啟動水泵。開閥按扭同時發出啟泵信號，也可實現泵、閥同時啟動。

4.3.2關閥

泵閥正常同時關閉

水泵停機,電磁閥得電換向,閥門按預定程序關閉。

先關閥，后停泵

按下遠程關閥按扭，閥門關閉，當閥門關閉到一定角度（75°），行程開關壓合，發出信號，遠程控制室停止水泵。

4.3.3聯動失電保護

本電控設備接入DC24V備用電源。當常規電源失電時，備用電源自動接入，保證閥門自動工作。當水泵停機時，蝶閥才同時關閥。

4.3.4遠程監控

控制系統可接收遠程開閥、關閥、停閥、水泵狀態信呈外，還輸出各種信號供遠程DCS監控，主要有：閥門位置信號、遠程狀態信號、油泵狀態信號、電機過載、開閥超時信號、閥門位置模擬信號等，信號均為無源干接點開關量信號。

4.4手動操作

動力電源失電時，搖動手搖泵，亦可實現閥門啟閉。

手動功能主要是利用備用電源進行閥門調試，或在特殊情況下的閥門緊急關閉。

4.5壓力繼電器高、調整方法

看液壓站外形圖，有兩個壓力繼電器：外面的是高壓繼電器，里面的是低壓繼電器。調整方法：順時針方向旋轉壓力升高，逆時針方向旋轉壓力降低。

五、、吊裝及調試維護

5.1吊運

運輸起吊時不得翻轉、倒放，開箱后用吊車運蝶閥，起吊時注意在四個起吊點中選取平衡位置。

5.2儲存

產品長時間存放時，放于干燥處，封閉進、出口兩端，在密封面上涂防銹油。臨時停放時可在外墻板位置增加輔助支承以保持平穩。半年不安裝，液壓系統須清洗換油。

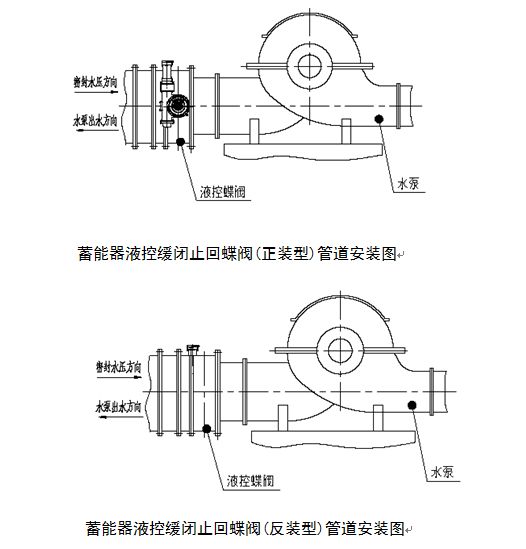

5.3安裝

安裝前應核對本閥銘牌參數是否符合使用要求，清洗閥體通道及蝶板、檢查各部位有無有無損壞現象，各零件聯接螺栓是否緊固。
