| 離心泵出口止回閥的作用與選型 發布時間：18-03-13 |

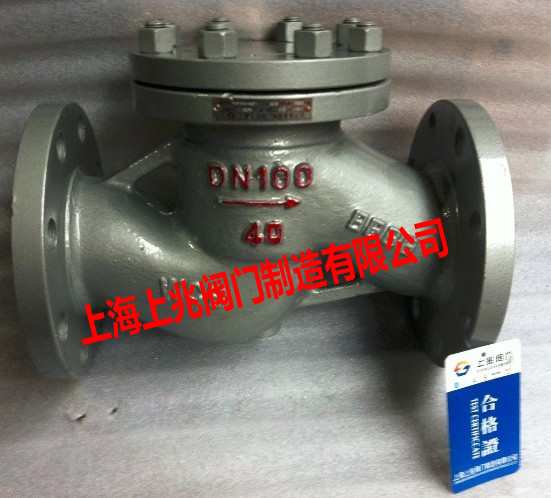

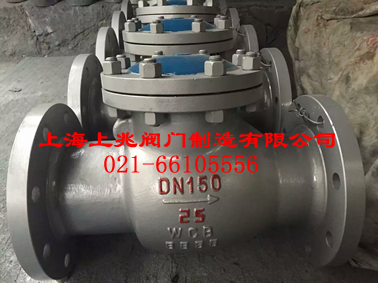

 離心泵出口止回閥的作用 離心泵出口的止回閥的作用就是防止出口管路中的液體倒流形成水錘造成泵內葉輪損傷。止回閥的安裝與泵的多少無關,止回閥主要為了在泵停止運行后，防止液體回流，使泵倒轉,從而造成損壞泵的事故。 泵出口"止回閥"的選型 對于泵出口止回閥的選擇，應遵循以下原則; 1、對泵出口管路口徑較小的管路，即DN ≤50mm時，應選用升降式止回閥。 2、對泵出口管路口徑DN>50mm的管路，應選用旋啟式止回閥旋啟式止回閥可以水平或垂直安裝。旋啟式止回閥閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合，安裝位置不受限制，通常安裝于水平管路，它適用與較大口徑的場合。 泵出口止回閥的安裝  1、 旋啟式止回閥一般安裝在水平管道上：對于口徑DN<80mm的止回閥，也可安裝在垂直或向上傾斜的管道上。 2、直通式升降式止回閥應安裝在水平管道上;立式升降式止回閥必須安裝在垂直管道上，介質為自下而上流動。 3、由于止回閥容易損壞，因此，應靠近泵出口安裝止回閥，在止回閥上部設有切斷閥(一般用球閥或閘閥)，方便檢修。 4、為便于止回閥拆卸前泄壓，對于止回閥本身不帶放凈閥的，應在止回閥與切斷閥之間加裝泄壓用放凈閥。  防止水力沖擊對止回閥密封面損壞的保護措施 止回閥的設置，起到了防止物料倒流，避免泵葉輪遭受液擊的作用。但就止回閥本身而言，設置不當，會造成水擊所產生的閥瓣對閥座的突然撞擊，損及止回閥密封面。因此，應采取以幾點保護措施。 1、對于泵出口設置>80mm的旋啟式止回閥，應采用水平安裝方式，以減弱閥瓣回座及產生的撞擊。 2、對于泵出口止回閥口徑大于等于150mm的管路，應在止回閥前后設置旁路，防止閥前壓力上升過高，對止回閥密封面造成的損害。 3、對泵排出管路起點和終點壓力較高管路，不允許設置旁路的，可采取以下措施：設置安全閥以代替旁路閥。其作用與旁路閥相似。它設置在止回閥出口附近，當水擊使壓力升高時，可將一部分水放出以防止壓力繼續增高造成的損害。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
