| 球閥詳細介紹 發布時間：18-06-06 |

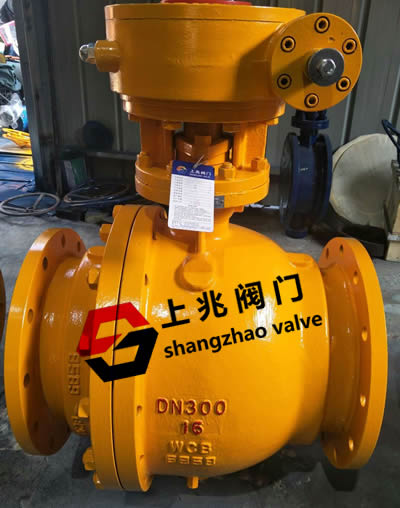

 1球閥結構 球閥由旋塞閥發展而來。球閥的開關元件起到球的作用。球圍繞閥桿的軸線旋轉90度以打開和關閉。 2球閥功能 球閥主要用于切斷，分配和改變管道上介質的流向。設計成V形開口的球閥也具有良好的流量調節功能。 該球閥不僅結構簡單，密封性能好，而且體積小，重量輕，材料消耗少，安裝尺寸小，驅動扭矩小，操作簡單，易于實現快速開合在一定的標稱通過范圍內。十多年來增長最快的閥門類型之一。特別是在美國，日本，德國，法國，意大利，西方和英國等工業發達國家，球閥的使用非常廣泛，使用的品種和數量不斷擴大，高溫，高壓，口對口大，緊密度高，壽命長。其使用壽命，優良的調節性能，以及多用途閥門的開發，其可靠性和其他性能指標都達到了較高水平，并部分取代了閘閥，截止閥，調節閥。 隨著球閥技術的進步，在可預見的短期內，尤其是在石油和天然氣管道，煉油裂解裝置和核工業方面，它將會得到更廣泛的應用。應用。此外，球閥還將成為其他行業大中型機芯和中低壓領域的領先閥門類型之一。 3球閥的優點 具有最低的流阻（實際為零）。 由于在運行過程中（無潤滑劑時）不會卡住，因此可以可靠地應用于腐蝕性介質和低沸點液體。 完整的密封可以在很寬的壓力和溫度范圍內實現。 可以實現快速打開和關閉。某些結構的開合時間只有0.05?0.1s，以保證它們可以在測試臺的自動化系統中使用。快速打開和關閉閥門時，不會影響操作。 球關閉可以自動定位。 工作介質在兩側都可靠地密封。 當完全打開和完全關閉時，球體和閥座的密封表面與介質隔離，因此高速通過閥門的介質不會造成密封表面的侵蝕。 小巧輕便，可以認為是低溫介質系統最合理的閥門結構。 閥體的對稱性，特別是焊接閥體結構，可以很好地承受來自管道的應力。 關閉時可以承受高壓差。 全焊接閥體球閥，可直接埋入地下，使閥門內部零件不被侵蝕，最大使用壽命可達30年來，它是油氣管道的理想閥門。 由于球閥具有上述優點，所以適用范圍很廣。球閥可應用于： 標稱通過從8毫米到1200毫米。 從真空到42MPa的公稱壓力。 工作溫度從-204°C至815°C。 4球閥密封 球閥最重要的閥座密封材料是聚四氟乙烯（PTFE），它對幾乎所有的化學物質都是惰性的，摩擦系數小，性能穩定，不老化，溫度范圍廣，密封性能優異全面的特點。然而，鐵氟龍的物理性能，包括其高膨脹系數，低流動敏感性和低導熱性，要求圍繞這些特性來設計閥座密封件。用于塑料材料的閥座密封件還包括填充PTFE，尼龍和許多其他材料。但是，當密封材料變硬時，密封件的可靠性受損，特別是在低壓差的情況下。此外，丁青橡膠等合成橡膠也可用作座墊密封材料，但其適用介質和使用溫度范圍有限。另外，如果介質沒有潤滑，使用合成橡膠很容易抓到球身體。 為了滿足高溫，高壓，強腐蝕，長壽命等工業應用的要求，金屬密封球閥近幾十年來得到了很大的發展。 特別是在美國，意大利，德國，西班牙，荷蘭等工業發達國家，球閥結構不斷完善，全焊接閥體直接埋入球閥，升降球閥，球閥 長輸管線，煉油設備等。工業領域的應用越來越廣泛。 大口徑（3050mm），高壓（70MPa）和寬溫度范圍（-196?815℃）的球閥已經出現，球閥技術達到了一個全新的水平。  5球閥設計和制造 由于計算機輔助設計（CAD）和計算機輔助制造（CAM）和柔性制造系統（FMS）在閥門行業的應用，球閥的設計和制造達到了一個新的水平。不僅對閥門進行了全面的重新設計，而且計算方法也被設計用于減少專業技術人員繁重的重復性日常設計工作，使技術人員能夠提高精力，提高產品性能和新產品開發，縮短研發新產品的周期。為了全面提高勞動生產率，在提升桿式金屬密封球閥的研發過程中，由于應用CAD / CAM，出現了計算機輔助設計和計算機輔助數控加工的閥桿螺旋扁平化，使得金屬密封球閥在開閉過程中無任何劃痕和磨損，從而使球閥的密封性和使用壽命大大提高。當球閥完全打開時，流阻非常小，幾乎等于零，因此等徑球閥因其易于清洗管道而廣泛用于油氣管道。由于球閥的球體在打開和關閉過程中已經擦拭，所以大部分球閥可以用于懸浮固體顆粒的介質中，并且還可以根據密封環的材料在粉狀和顆粒狀介質中使用。 6球閥應用 由于球閥通常采用橡膠，尼龍和特氟龍作為閥座密封材料，其使用溫度受閥座密封圈材料的限制。球閥的截止作用是通過金屬球體在介質的作用下實現的，并壓在塑料閥座（浮動球閥）之間。閥座密封在一定的接觸壓力下，局部區域發生彈性變形。這種變形可以補償球的制造精度和表面粗糙度，并確保球閥的密封性能。 由于球閥座圈通常由塑料制成，因此在選擇球閥的結構和性能時，要考慮球閥的耐火性和防火性，特別是在石油，化工，冶金等行業，在易燃，易爆介質在設備和管道系統中使用球閥應該更加注意防火和防火。 通常情況下，雙位調節，密封性能好，泥漿，磨損，收縮通道，快速開啟/關閉動作（1/4轉），高壓切斷（大壓差），低噪音，氣蝕和氣化，球對于泄漏到大氣中的管路系統，推薦使用閥門，操作力矩小，流體阻力低。 球閥還適用于輕型結構，低壓切斷（小壓差），腐蝕性介質管道系統。 球閥也可用于低溫（低溫）裝置和管道系統。 冶金工業中的氧氣管道系統需要使用嚴格脫脂球閥。 當輸油管線和輸氣管道的主線要埋在地下時，需要全徑焊接球閥。 當需要具有調節性能時，需要具有V形開口的特殊結構球閥。 在石油，石化，化工，電力和城市建設中，金屬對金屬密封球閥可用于溫度高于200°C的管道系統。 7球閥的應用原理 對于需要清洗的石油和天然氣運輸管道和管道，埋在地下時，應使用全通和全焊接結構的球閥;為了埋在地下，必須選擇所有焊接或法蘭連接的球閥。 ，使用法蘭連接，焊接連接，全通或縮徑球閥。 產品管道和存儲設備使用與燈絲連接的球閥。 在城市燃氣和天然氣管道中，使用法蘭和內螺紋浮動球閥。 冶金系統中的氧氣管道系統應使用經過嚴格除油處理和法蘭連接的固定式球閥。 低溫介質管道系統和裝置，應使用帶閥蓋的低溫球閥。 在煉油廠催化裂化裝置的管道系統上，可以使用提升桿式球閥。 在化學系統中酸堿和腐蝕介質的系統和管道系統中，應使用奧氏體不銹鋼制成的全不銹鋼球閥和閥座用PTFE密封件。 金屬對金屬密封球閥可用于管道系統或冶金系統，電力系統，石油化工廠和城市供熱系統中的高溫介質設備。 當需要流量調節時，可以使用帶V形開口的蝸桿驅動，氣動或電動調節球閥。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
