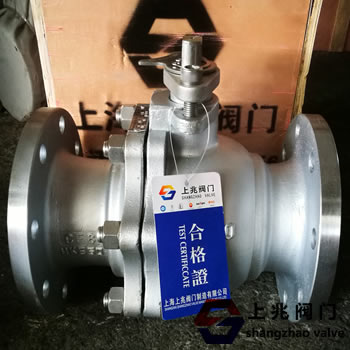

Q41F-16C-100法蘭球閥主要用于截斷或接通介質，也可用于流體的調節與控制。 1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。 2、開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。 3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。 4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。 5、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。 6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。 三、Q41F-16C-100法蘭 球閥--主要性能規范： | 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 | | GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
四、Q41F-16C-100法蘭球閥--壓力試驗：
| 公稱壓力 | 1.6 | 2.5 | 4.0 | | 強度試驗 | 2.4 | 3.8 | 6.0 | | 水密封試驗 | 1.8 | 2.8 | 4.4 | | 氣密封試驗 | 0.4-0.7 |
五、Q41F-16C-100 法蘭球閥--主要零件材料：
| 閥體 | | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | | 球體 閥桿 | | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | | 閥 座 | 聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL | | 墊片 | 聚四氟乙烯PTFE 不銹鋼/柔性石墨 齒形墊片 | | 閥桿座 | 聚四氟乙烯PTFE 不銹鋼/柔性石墨 | | 填料 | 聚四氟乙烯PTFE 增強柔性石墨 | | 填料壓蓋 | | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | | 溫度 | -29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29℃～300℃(對位聚笨 PPL) | | 介質 | 水 蒸汽 油品 | 硝酸類 | 強氧化介質 | 醋酸類 | 尿素類 |
|
