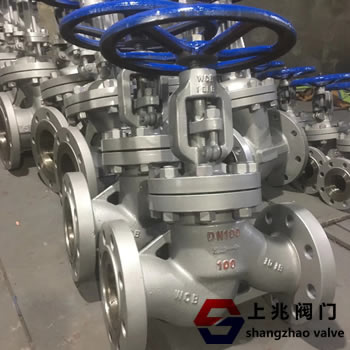

J41W-100P不銹鋼高壓截止閥，截止閥指的是沿著閥座中心線移動關閉件（閥門）的閥門。 根據襟翼的運動形式，座椅開口的變化與襟翼行程成比例。 由于這種閥門的閥桿開啟或關閉行程相對較短，并且切割功能非常可靠，并且由于閥座開度的變化與閥瓣的行程成正比，因此非常適合調節流速。 因此，這種類型的閥非常適合用作切割或調節和節流。 1。按GB12235-89 2設計制造，結構長度符合GB12221-89 3，法蘭尺寸符合JB / G79- 94 4，根據GB13927進行閥門檢查和試驗 三，J41W-100P不銹鋼高壓 截止閥 - 性能規格
| 型號 | 公稱壓力 | 試驗壓力 | 工作溫度(℃) | 適用介質 | | 強度(水)(Mpa) | 密封(水)空氣(Mpa) | 低壓密封空氣(Mpa) | | J41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRICACID | | J41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 硝酸類 | | ACETICACID | | 醋酸類 | | NITRIVACID | | 硝酸類 | | J41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | ACETICACID | | J41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
四、J41W-100P不銹鋼高壓 截止閥--主要零件材質：
| 零件名稱 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 | | 閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB | | 閥瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 | | 閥桿 | ZG1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 | | 填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 | 石墨 | | 墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304
| | 壓蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB | | 填料壓環 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 | | 螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA | | 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
|
