| D343H三偏心蝶閥的特點 發布時間：19-03-19 |

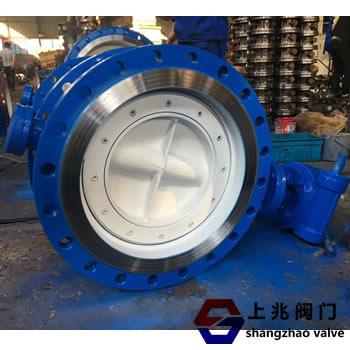

 D343H三偏心蝶閥的特點： 1，金屬硬密封蝶閥采用三偏心密封結構，閥座和蝶板幾乎沒有磨損，密封功能越來越緊。 2。密封圈由不銹鋼制成。它具有硬金屬密封和彈性密封的雙重優點。它在低溫和高溫下具有優異的密封性能，并具有耐腐蝕性和長使用壽命。 3。蝶板密封面采用鈷基硬質合金焊接而成，密封面耐磨，使用壽命長。 4。大型蝶板采用桁架結構，強度高，流通面積大，流阻小。 5。金屬硬密封蝶閥具有雙向密封功能。它不受安裝期間介質的流動方向的限制，并且不受空間位置的影響。它可以安裝在任何方向。 6，驅動裝置可以安裝在多個工位（旋轉90°或180°），方便用戶使用 三偏心蝶閥廣泛應用于冶金，電力，石化，工業管道，如給排水和市政建設，中溫≤425°C，用于調節流量和承載流體。 材料分為：鑄鐵，鑄鋼，不銹鋼，其主要特點是： API規格 眾所周知，API609實際上已成為一種工業重要管道用閥門的國際規范。 Tritec嚴格按照最新的1997版API609規范進行設計和制造。 此外，Tritec的基本設計不僅限于API規范，BS5155 ANSI B 16.34，ASME SEC VIII和其他主要規格，這保證了Tritec在所有工業領域都占有一席之地。 雙重安全結構 Tritec嚴格遵循API609的規格，防止因流體壓力和溫度引起的閥瓣變形，閥桿不對中，密封面接合，下側有兩個獨立的止推環光盤 從而確保閥門在任何工作條件下的正常運行; 同時，為了防止由于未知原因造成閥桿斷裂和飛出的事故，獨立閥桿下端防止機構設計在閥門下端的內外部分，也保證了Tritec從側面的壓力水平。 它可以高達2,500磅。 緊急切斷閥 死區設計 在設計過程中，Tritec特別考慮了調節領域的應用問題，充分利用了三偏心蝶閥的密封原理，實現了閥門切換時蝶閥不會刮到閥座，閥桿的扭矩通過蝶板直接傳遞到密封圈。 蝶板與閥座之間幾乎沒有摩擦，消除了打開普通閥門時常見的跳躍現象，并消除了閥門低開度范圍內摩擦等各種不穩定因素造成的控制。 它不能是一種現象，也就是說，它消除了死區（沒有感覺），這意味著Tritec可以從0度到90度進入可控區域，其正常調節比率大于2倍一般蝶閥，調節比最高。 可高達100：1或更高。 這為Tritec作為調節閥創造了良好的條件，特別是在大直徑時，截止閥的成本非常高，此外，截止閥不能實現零泄漏。在緊急關閉的情況下，截止閥必須是 側面配有截止閥，Tritec是調節和關閉的組合，其經濟效益令人印象深刻。 閥體結構 三種偏心蝶閥有兩種類型的閥座安裝結構，為方便起見，大多數安裝在蝶板上，但Tritec使用閥體閥座結構將閥座安裝在閥體上。切斷閥 優點是與蝶形座相比，閥座直接接觸介質的可能性大大降低，從而降低了閥座的腐蝕程度，延長了閥座的使用壽命。 薄層閥座結構 閥座通過層壓不銹鋼板和石墨板形成。該結構可以有效地防止介質中的微小固體和可能由熱膨脹引起的密封表面的密封表面的影響，并且即使有輕微的損壞，也不會發生泄漏。球閥 對于雙偏心蝶閥或其他三個偏心蝶閥來說，這是不可想象的。 可更換的密封件對 Tritec的密封副是獨一無二的，不僅可以更換車身座，而且因為盤密封表面獨立于盤，并且盤密封表面可以更換，也就是說，當盤密封表面損壞時，不再需要。 只需更換蝶板的密封面，不僅大大降低了維護成本，而且大大降低了維護工時和維護強度和難度。 平衡固定結構 從三偏心蝶閥密封面的形狀特征出發，Tritec的密封子固定方法采用螺栓形橢圓形分布固定，不僅定位準確，而且使得每個螺栓平衡力并消除應力的不均勻分布。 密封對松動且泄漏[1]。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
