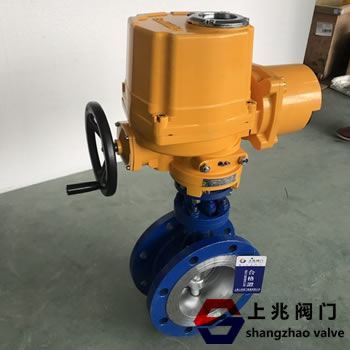

D943H-16C電動硬密封蝶閥概述：

金屬硬密封蝶閥廣泛應用于石油，化工，電力，冶金，食品，醫藥，紡織，造紙等行業。它們可以安裝在≤425°C的溫度下。介質是氣體，空氣，蒸汽，水，海水，油等。工業管網用于調節流量和切割介質。起到開關和緊急關閉作用也可以叫緊急切斷閥

驅動形式包括手柄，蝸輪，氣動，液壓，電動，電液聯動等執行器，可實現遠程控制和自動操作。

金屬硬密封蝶閥系列是一種壽命長，節能的蝶閥。

結構采用三維偏心原理，閥座采用多層金屬結構，兼容軟硬密封，加工精良，工藝先進。

本產品由閥體，蝶板，多層金屬閥座，閥桿，傳動機構等主要部件組成。

因此，它廣泛應用于冶金，電力，石油，化工，空氣，燃?xì)猓扇細怏w，給排水等腐蝕性介質的管道中。

因?yàn)榈y本產品采用三維偏心原理設計，密封面空間運動軌跡理想，密封面無摩擦，無干涉，密封材料選用合適，使蝴蝶密封耐腐蝕閥門制成。

耐高溫和耐磨性得到了可靠的保證截止閥。

 D943H-16C電動硬密封蝶閥的特點：

 1。蝶板采用流線型結構，介質的流阻系數小。

。

 2。無油自動潤滑復合軸承用于閥體和閥軸之間。

 3。閥體密封面采用D507合金鋼制造，焊接性能好，不易腐蝕。它在閥體上進行一次加工，夾具可靠地保證定位角度。

密封性能好，使用壽命長。

 4。密封結構采用三偏心硬密封結構，即：徑向偏心，軸向偏心和角偏心。

閥門在打開或關閉過程中沒有摩擦，確保閥門開啟和關閉靈活，關閉時更緊密，密封嚴密可靠，閥門密封面快速脫開打開，磨損減少，使用壽命延長。球閥

 5。蝶板密封圈采用多層金屬密封結構，密封可靠，使用壽命長。安裝在蝶板上后，可以在閥體內部進行調整或更換。

 6。該裝置傳動速比大，操作扭矩小，操作更靈活，靈活方便，節能。

 D943H-16C電動硬密封蝶閥采用標準：

 1。設計標準：

 GB / T12238-1989

 JB / T8527-2015

 2。連接法蘭標準：

 GB / T9113.1-2000; GB / T9113.2-2000

 GB / T9115.1-2000; GB / T9115.2-2000

 3。結構長度標準：

 GB / T12221-1989

 4。壓力測試標準：

 GB / T13927-1992

 JB / T9092-1999

電動執行器概述：

越來越多的工廠正在采用自動控制，手動操作由機械或自動化設備代替，電動閥門應運而生。

閘閥電動執行機構具有長距離切換和調節管路流量的特點，可以精確地使閥門到達任何位置。

電動執行機構特點： \\ n

 1。體積小，重量輕，易于拆卸和維修，可以安裝在任何位置。

 2。結構簡單緊湊，90度旋轉快速打開。

低操作扭矩，省力。

 3。流動特性趨于平直，調節性能良好。

 4。易于獲取能量，信號傳輸速度快，傳輸距離遠，集中控制方便。

 5。它可以遠距離控制，靈敏度高，精度高。

電動執行器可根據不同的控制和要求選擇以下電氣設備：

開關型電動設備：只有開關閥功能

可調電氣設備：開關和調節管路流量

防爆電氣設備：適用于安裝天然氣和天然氣管道等危險介質管道r \\ n

精密緊湊型電氣設備：重量輕，結構緊湊，功能齊全，缺點，扭矩低，僅適用于小直徑蝶閥

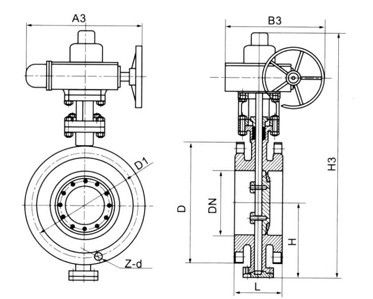

 D943H-16C電動硬密封蝶閥閥門特定尺寸：
