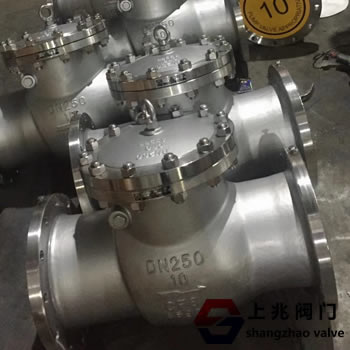

H44W不銹鋼止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。旋啟式止回閥適用于公稱壓力PN1.0MPa~42.0MPa、Class150-2500；公稱通徑DN15~1200mm、NPS1/2~48；工作溫度－196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

H44W不銹鋼止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a(bǔ)償。

適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。

1、結構長度短

2、體積小、重量輕

3、閥瓣關閉快速，水錘壓力小

4、水平或垂直管道均可使用，安裝方便

5、流道通暢、流體阻力小

6、動作靈敏、密封性能好

7、閥瓣行程短、關閥沖擊力小

8、整體結構、簡單緊湊、造型美觀

9、使用壽命長、可靠性高

作用原理：通過汽缸塞的上下移動，協助閥瓣快速啟閉以達到密封面

1該閥門應存放在干燥通風的室內，做到防潮、防雨、防銹。

2 存放月運輸時啟閉件應處于關閉裝置，同時應做好以下工作：

a 閥瓣應固定于開啟位置

b 緊急切斷閥通徑兩端內口用泡沫板堵塞，端口須用悶蓋塞緊，予以防塵、防銹，保持通道清潔和端面的平整；

c 汽缸部位進行適當?shù)陌b防護、防震和防碰；

d 閥門放置時應平穩，氣動驅動裝置朝上，不得相互受擠。

3 長久放置時應定期檢查。每三個月對兩通道、密封面上的污垢和銹跡，焊接口的防護狀況進行檢查，擦拭污垢和銹跡后，重新涂刷防銹油予以防護。

H44W不銹鋼止回閥安裝與使用　

1 抽汽止回閥垂直安裝在水平管道上，使用是一般處于全開狀態。

2 旋轉式止回閥應優先安裝在水平官道上，切斷閥也可安裝在管內介質自下而上流動的垂直管道上。

3安裝前應先進行以下工作

A卸掉閥門通道兩端的悶蓋和泡沫板，清潔內腔，去除油垢；

B剝?nèi)ラy瓣表面上的油紙，去除閥瓣面上的油垢；

4安裝時介質的流向必須限制。

5 通過管路的介質不應帶有硬質顆粒，以免損傷密封面

6 該閥門出廠前以逐臺進行檢驗和試驗合格，安裝單位可直接壓力試驗或安裝使用。

H44W不銹鋼止回閥標準規范：

設計制造標準：GB/T 12236-2008

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008
