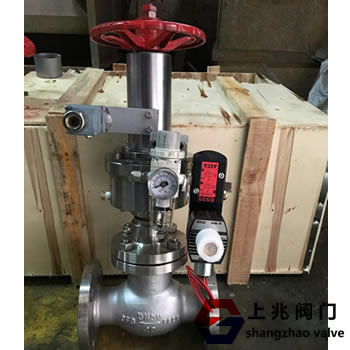

SQDQ421F液氨手動加氣動緊急切斷閥是在氣動緊急切斷閥的原始基本結構基礎上增加的手輪驅動裝置。在沒有氣源/動力的情況下，可以手動打開/關閉切斷閥。 確保企業正常生產。  液氨手動加氣動緊急切斷閥使用氣源控制閥門的關閉，以便在發生事故時發生在管道或儲罐上時，工作人員迅速通過控制室觸摸開關，電磁閥立即通電，氣源迅速關閉閥門。 適用于氨氣/儲氣罐以及可切斷管道入口和出口流量的安全閥。

氣動緊急關閉裝置切斷閥結構裝有低熔點易熔合金塞，易熔金在外界溫度≥80°C時熔化，阻塞了空氣管道并釋放了壓力。

液氨緊急關閉閥可快速關閉，以保護儲罐系統的安全。



第二個液氨手動加氣動緊急切斷閥的性能規格：

壓力等級：2.5 / 4.0Mpa

氣缸工作壓力：0.3-0.6Mpa

工作溫度：-40?+ 80℃

使用介質的氣缸：氮?dú)猓瑹o(wú)水空氣

使用介質：天然氣，液化氣，液氨，氣體

熔化時間：±70℃

關閉時間：≤5秒

氣缸開啟壓力； ≥0.3-0.6Mpa

主體材料：鑄鋼，不銹鋼：304、316、316L

彈簧：50CrVA彈簧鋼

氣缸，活塞：球墨鑄鐵

密封圈，O形圈：PTFE，丁腈三，作用原理和結構描述：

 1。對氣源加壓時，先導閥打開，通過閥盤和閥盤之間的導向槽在入口端釋放壓力，以減小打開和關閉的力，從而使切斷閥能夠輕松快捷地打開。釋放氣源時，緊急

切斷閥自動關閉。

 2。氣動切斷閥配備有用于易熔塞的自動截止裝置。當環境溫度達到75±5°C時，易熔合金熔化，氣缸釋放壓力以自動關閉儲罐的截止閥。

 3。站點切斷閥采用PTFE密封面，具有良好的密封性能。

 4。儲罐切斷閥的驅動部分與壓力閥體分開，因此易于更換氣缸和氣缸○環的易損件。

 5。主要運動部件由具有良好耐腐蝕性的含鉻不銹鋼制成。
