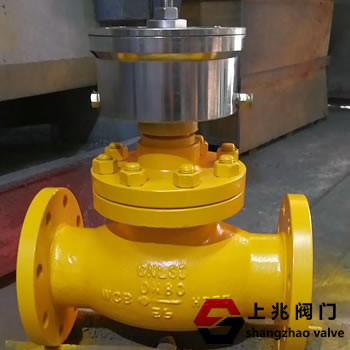

QDQ421F-25 液氨罐緊急切斷閥分為常開型和常閉型。安裝在液氨、儲氣罐/管道出口處，可在緊急情況下快速關閉。電磁閥用于控制閥門的啟閉。 廣泛用作氣體、氨氣或弱腐蝕性氣體儲罐的安全保護閥。 氣動緊急切斷閥由多彈簧氣動隔膜執行機構或浮動活塞執行器和調節閥。電磁閥線圈可以接收泄漏儀表的信號，控制工藝管道中流體的切斷、接通或切換。 氣動切斷閥的內部結構配有低熔點易熔合金的塞子。發生事故時，溫度升高容易熔化并釋放壓力，迅速關閉儲罐的進出口，確保儲罐系統的安全。 氣缸開啟壓力≥0.3-0.6Mpa，氣缸日常工作壓力不低于0.4MPa，保證閥門正常工作。 常開氣動緊急切斷閥；技術性能好，負荷損失小，可靠性高，可與遠距離氣源配套使用，氣源控制閥門的關閉，使其在管道或儲罐發生事故時能正常工作。 人員通過控制室快速觸動開關，電磁閥瞬間通電，氣源迅速通過，關閉截止閥。
液氨罐緊急切斷閥功能原理和結構說明：
1.閥門在無外部壓力的情況下運行時，閥瓣為常閉狀態。用于儲罐系統時，緊急切斷閥與油泵或氣瓶配合使用。閥門通過手油或氨氣的壓力開啟。 當使用道路或氣體的壓力時，閥門打開。當閥門需要關閉或緊急情況時，可釋放油壓或氨壓力，閥門將自動關閉。 2。當閥瓣關閉時，壓力是通過打開泄壓閥或操作手輪或管道上的易熔塞在溫度升高時熔化來實現的。 3。閥門的工作介質流向應為高進低出，與普通截止閥的流向正好相反。 4。閥門法蘭的連接尺寸符合JB/T79.1-94凸面整體鑄鋼法蘭或HG20592-97尺寸標準。
|
