ZSQK氣動快速切斷閥是自動化系統中執行機構的一種，由氣動活塞執行機構與雙密封切斷閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。用途很廣，可用于切斷煤氣、助燃空氣、冷風及煙氣等。
ZSQK氣動快速切斷閥產品說明書：

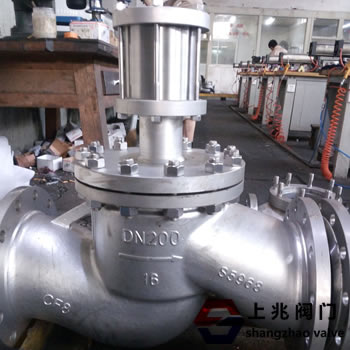

氣動快速切斷閥ZSQK-16C公稱通徑DN15-DN200，公稱壓力PN16~25，閥體材質：WCB，閥芯材質：304不銹鋼，密封面：PTFE聚四氟乙烯，適用介質：然氣、煤氣等其他類型氣體，溫度范圍：-29℃~+150℃，主要用于切斷管路介質使用，可水平/垂直安裝使用。 緊急切斷閥雙重密封結構的切斷閥組成，執行機構動作速度快，推力大，有自動復位功能，閥體流路通暢，流量系數大，閥芯閥座有彈性和剛性串級雙重密封，新穎獨特的外形結構使本產品成為一類快速切斷，密封嚴密，安全可靠的高性能新型切斷閥。
ZSQK氣動快速切斷閥性能特點：
性能優良，規格齊全，體積小，重量輕。它可以滿足化工，石油，冶金等工業部門生產過程中自動快速放電和緊急切斷的要求。它適用于生產過程和設備的安全。該保護系統也適用于一般的雙位控制和開關操作。
ZSQK氣動快速切斷閥工作原理：
氣動切斷閥當信號壓力為零，由于彈簧（單作用僅有）的預緊力，使閥芯處于初始狀態（常開或常閉）。當執行機構接到信號壓力（0.4~0.6MPa）時，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使氣動切斷閥全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電樣閥，使活塞式切斷閥控制更加方便、簡捷。
|
