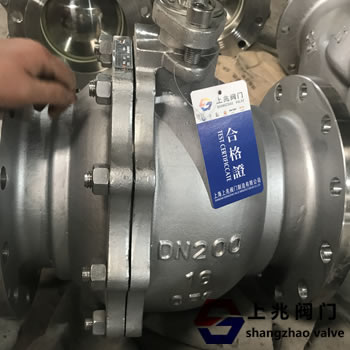

球閥的類型和優點球閥和旋塞閥屬于同一類型的閥門，只是它的關閉部分是一個球體，它繞閥體中心線旋轉來啟閉。 球閥主要用于切斷、分配和改變管道中介質的流向。球閥是近年來得到廣泛應用的一種新型閥門。
球閥具有以下優點:
1 .流體阻力小，其阻力系數等于同長度管段的阻力系數。 2.結構簡單，體積小，重量輕。 3.緊密可靠。目前球閥的密封面材料廣泛采用塑料，塑料具有良好的密封性能，在真空系統中得到了廣泛的應用。 4.操作簡便，啟閉快捷，從全開到全閉只需90°旋轉，便于遠程控制。 5.維護方便，球閥結構簡單，一般為活動密封圈，拆卸更換方便。 6.當閥門全開或全關時，球和閥座的密封面與介質隔離，當介質通過時，不會造成閥門密封面的腐蝕。 7.應用范圍廣，直徑從幾毫米到幾米，從高真空到高壓力都可以應用。球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等部門，以及人們的日常生活中。
球閥按其結構形式可分為浮動球閥球閥的球體是浮動的。在介質壓力的作用下，球體能產生一定的位移，并壓緊在出口端的密封面上，保證出口端的密封。浮動球閥結構簡單，密封性能好，但球體承受的工作介質的載荷全部傳遞到出口密封圈上，所以需要考慮密封圈材料是否能承受球體介質的工作載荷。這種結構廣泛應用于中低壓球閥。二。固定球球閥球閥的球是固定的，受壓后不動。固定球閥都配有浮動閥座。被介質壓住后，閥座移動，使密封圈壓在球體上，保證密封。通常在球的上下軸上安裝軸承，操作扭矩小，適用于高壓大口徑閥門。為了降低球閥 緊急切斷閥的工作扭矩，增加密封的可靠性，近年來出現了油封球閥，這種球閥不僅在密封面之間注入特殊的潤滑油形成油膜，而且增強了密封性能，降低了工作扭矩，更適用于高壓大口徑球閥。三。彈性球球閥球閥的球體是有彈性的。而球閥閥座密封圈都是金屬材料，所以密封比壓很高，介質本身的壓力達不到密封要求，必須施加外力。這種閥門適用于高溫高壓介質。球體的彈性是通過在球體內壁下端開一個彈性槽來實現的。當通道關閉時，利用閥桿的楔形頭使球體膨脹，壓住閥座，實現密封。在轉動球體之前，先松開楔形頭，球體將恢復原狀，使球體與閥座之間有一個小間隙，這樣可以減少密封面的摩擦，降低操作扭矩。球閥按其通道位置可分為直通式、三通式和直角式。后兩個球閥用于分配介質和改變介質的流速。
|
