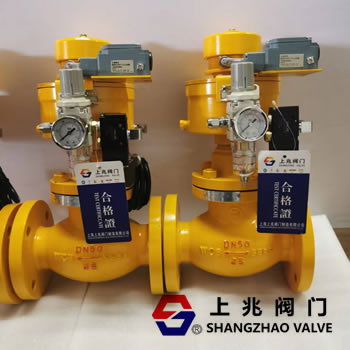

儲罐緊急切斷閥該怎么布置 主要闡述了緊急切斷閥的概念、適用范圍、標準和規范，但只討論了緊急切斷閥本身的一些問題。現在，許多設計單位和企業對根閥、緊急切斷閥、金屬軟管大拉桿等是否有一定的排列順序感到困惑。在罐根的進出口管道上。今天我就來討論一下罐根管道的閥門布置。在深入討論這個問題之前，有必要了解一下各種閥門和金屬軟管的主要作用。閱讀這些將對理解文章后面部分的觀點有很大幫助。 首先，罐根閥，顧名思義，是安裝在罐根的第一個閥門。這里只定義了閥門的位置屬性，沒有定義閥門的類型屬性。罐根閥作為罐壁法蘭旁的第一個閥門，其主要作用是實現罐設備本體與連接管道之間的物理隔離，而這種隔離一般是在非緊急狀態下出于維修或其他目的的主動隔離。在罐體正常運行時長時間保持開啟，只有在罐體檢修、管道維修或需要隔離物料時，才能關閉罐根閥。那么，通過對罐根閥作用的介紹，可以知道罐根閥選型的一個重要特點就是穩定性和可靠性。所以我個人認為儲罐根閥選型首選純機械閥，結構穩定，運行可靠，故障率相對較低。出于這種考慮，罐根閥一般采用機械閘閥。 所以不建議使用各種電動、氣動閥門，因為故障率高的閥門突然出現故障時，物料無法有效隔離，閥門無法離線修復，這是最大的傷害。 二是緊急切斷閥，緊急切斷閥主要是指在聯鎖報警或事故情況下，對儲罐進出口管道中的物料進行緊急切斷操作。目的是雙重的。一是將儲罐罐體內的物料保持在限定范圍內，二是當罐區周圍發生火災或管道泄漏時，及時將儲罐與外界隔離，保護儲罐免受外界的不利影響。因此，我們需要了解緊急切斷閥的兩個特性。第一，只有在異常時才啟動，也就是說，在儲罐正常裝卸時，緊急切斷閥保持開啟。二是緊急快速切斷，換句話說，這種閥門只能用于完全切斷，不能用于調節。如果需要調整過程，可以只安裝一個額外的調整閥。第三種是金屬軟管，用于罐區，其本質是柔性設計的替代產品?！妒突て髽I防火標準》GB 50160-2018第6.2.25條中明確提出儲罐進出口管道應采用柔性連接。在條文的描述中，其主要目的是解決儲罐和管道的不均勻沉降問題，也就是說，使用金屬軟管純粹是解決儲罐和管道不均勻沉降的一種不得已的策略。 問題，避免過大的局部應力引起的沉降位移差，而損害管道和設備的完整性。所以使用金屬軟管最大的特點是解決沉降問題，但同時它付出的代價是管道結構的不連續性，在一定程度上削弱了管道的整體強度，額外的兩個法蘭接口成為了兩個潛在的泄漏隱患。所以關于金屬軟管的使用，其本質目的是犧牲一部分強度來換取不均勻沉降引起的位移補償。 第四個是過程操作閥。之所以增加這個額外的工藝操作閥，也是企業罐區現場操作流程的一部分。這個工藝操作閥可以是手動的，也可以是遙控的，它的主要作用是在日常進出儲罐的物料操作中，需要頻繁的切換操作來輸送和切斷物料。 知道了上述組件的功能和特點，就可以繼續進入正題，即如何按順序排列上述組件。經常有朋友問緊急切斷閥是不是一定要放在油箱根部？哪個是前面哪個是后面，金屬軟管還是緊急切斷閥？過程閥是否也可以用作緊急切斷閥？什么情況下用金屬軟管，什么情況下用大拉桿？帶著以上問題，為了把我的觀點表達的清晰明了，我們按照從坦克根部向外展開的順序，逐一分析。第一個問題是罐根閥的選擇。這里的罐根閥不是閥門的類型，而是由其位置衍生出來的一種特殊閥門。 稱之為，即無論什么類型的閥門包括緊急切斷閥，只要安裝位置在罐根處，都可以稱為罐根閥。罐根閥的選擇原則只有一個，就是穩定可靠，故障率低。罐根閥的狀態通常是常開的，也就是說，當一個閥門保持常開時，周期可達數年，仍能保持其功能完好，并具有隨時關閉的能力。與常用的閘閥、蝶閥、球閥三種閥型相比，閘閥具有優良的密封性能，在關閉行程中閘閥的阻力最小。而且閘閥的升降是通過螺桿的機械增力機構實現的。相比較而言，蝶閥的閥盤和球罐的球，長期滯留后可能會生銹堵塞，阻力較大。雖然閘門內有阻力，但閘門的行程是上下直線，摩擦接觸面積小，而蝶閥和球罐的關閉部分是旋轉的，所以摩擦接觸面積大，可靠性大大降低。閘閥也有其缺點，就是關閉行程的時間太長，尤其是大口徑的閥門，一般都配有蝸桿輔助機構，整個行程非常耗時。
|
