帶導流的上兆平板閥門和無導流的有啥區別？

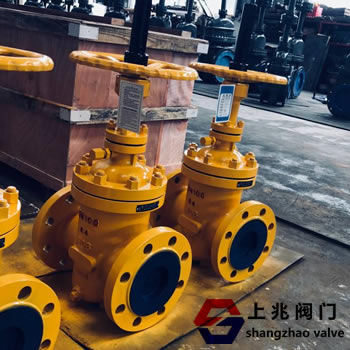

帶導流孔的雙閘板平 閘閥依靠固定在自動扶梯上的閥座和兩個楔形對楔形閘板的組合密封副。在整個啟閉過程中，閘板始終不會脫離閥座的密封面，使介質不會進入閥體的下腔。清掃管可以清除上兆閥門閥體內的污垢。兩個楔形閘板通過上面的三個釘子和掛鉤連接在一起。與管道的連接形式大多是法蘭，法蘭的連接尺寸可以是GB、JB、HG、標準法蘭，如ASME。適用于石油、天然氣管道，并且可以在全開狀態下進行清管掃線。
平板閘閥是一種關閉件為平行閘板的滑動閥。它的關閉件可以是帶有打開機構的單閘板或雙閘板。閘板對閥座的壓力由作用和浮動閘板或浮動閥座的介質壓力控制。如果是雙閘板平板閘閥，可以補充雙閘板看到的打開機構的壓力。 板式閘閥的優點： 流動阻力小，不縮口的流動阻力類似于短管道的流動阻力。帶導流孔的平板閘閥安裝在管道上，也可以直接用管道清洗。由于閘板在兩個閥座上滑動，平板閘閥液可以適用于帶有懸浮顆粒的介質，平板閘閥的密封面實際上是自動的。閥座的密封面不會被上兆閥門閥體的熱變形損壞。而且即使閥門在寒冷的狀態下關閉，閥桿的熱伸長也不會使密封面過載。同時，當上兆閥門關閉時，無導流孔的平板閘閥不要求閘板的關閉位置具有較高的精度，因此電動平板閥可以通過程控制。
板式閘閥分類：
根據驅動方式，平板閘閥可分為手動平板閘閥、自動平板閘閥和電動平板閘閥。根據用途和使用場合，可分為導流孔平板閘閥、無導流孔平板閘閥、油田平板閘閥、管道平板閘閥和燃氣平板閘閥。 |
