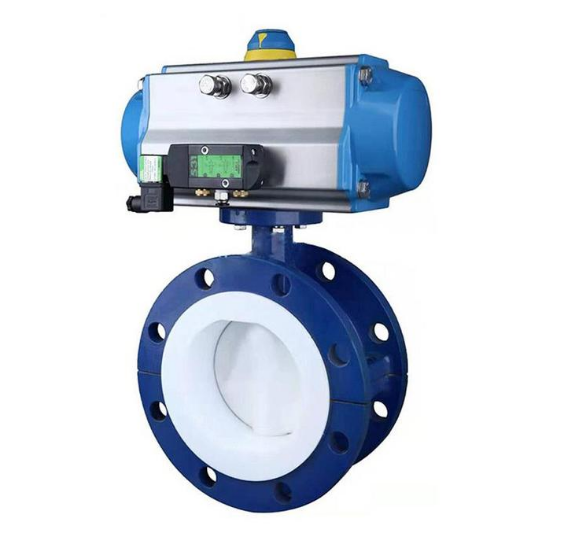

?氣動調節法蘭蝶閥作為工業管道系統中極為重要的控制元件，其技術參數對于確保閥門的正確選型、高效運行以及系統的穩定可靠工作具有關鍵意義。深入了解這些技術參數，有助于工程師和操作人員更好地運用該閥門，滿足不同工況下的需求。以下將對氣動調節法蘭蝶閥的各項關鍵技術參數進行詳細闡述。

?1. 公稱通徑：公稱通徑是指閥門與管道連接處的名義直徑，它直接決定了閥門的流通能力。常見的公稱通徑范圍從較小的 DN50（對應 2 英寸）到較大的 DN2000（對應 80 英寸）甚至更大。在實際選型時，需要根據管道系統的流量要求和介質特性來確定合適的公稱通徑。如果公稱通徑選擇過小，會導致介質流動阻力增大，影響系統的流量和壓力；反之，若選擇過大，則可能造成資源浪費和設備成本增加。

?2. 連接尺寸：氣動調節法蘭蝶閥通常采用法蘭連接方式，其連接尺寸必須與管道法蘭的尺寸相匹配。這包括法蘭的外徑、螺栓孔中心圓直徑、螺栓孔徑和數量等參數。標準的法蘭連接尺寸遵循國際和國內的相關標準，如 ANSI、DIN、GB 等。正確的連接尺寸確保了閥門與管道之間的可靠安裝和密封，防止介質泄漏。

?1. 公稱壓力：公稱壓力表示閥門在規定的溫度范圍內能夠承受的最大工作壓力。它是衡量閥門耐壓能力的重要指標。不同的公稱壓力等級適用于不同的工作條件，常見的公稱壓力等級有 PN10、PN16、PN25、PN40 等（對應 ANSI 標準中的 Class150、Class300 等）。在選擇閥門時，必須確保其公稱壓力大于或等于管道系統的最大工作壓力，以保證閥門的安全可靠運行。

?2. 試驗壓力：試驗壓力是對閥門進行強度和密封性能測試時所施加的壓力。強度試驗壓力通常為公稱壓力的 1.5 倍，用于檢驗閥門閥體的耐壓能力；密封試驗壓力一般為公稱壓力的 1.1 倍，用于檢測閥門密封面的密封性能。通過嚴格的試驗壓力測試，可以確保閥門在投入使用前不存在質量隱患。

?1. 工作溫度范圍：氣動調節法蘭蝶閥的工作溫度范圍受到多種因素的影響，如閥體材料、密封材料和執行機構的性能等。不同的材料具有不同的耐溫性能，因此閥門的工作溫度范圍也有所不同。一般來說，普通橡膠密封的蝶閥工作溫度范圍在 -20℃ 到 80℃ 之間；而采用聚四氟乙烯（PTFE）密封的蝶閥，工作溫度范圍可擴大到 -40℃ 到 180℃。在高溫或低溫環境下工作時，必須選擇合適材料的閥門，以保證其正常運行和密封性能。

?2. 溫度對閥門性能的影響：溫度的變化會對閥門的材料性能產生影響，進而影響閥門的密封性能和操作靈活性。在高溫環境下，材料可能會發生膨脹、軟化等現象，導致密封性能下降；在低溫環境下，材料可能會變脆，容易出現破裂等問題。因此，在設計和選型時，需要充分考慮溫度因素對閥門性能的影響，并采取相應的措施，如采用隔熱或保溫措施等。

?流量系數（Kv 值）是衡量氣動調節法蘭蝶閥在全開狀態下通過介質能力的指標。它表示閥門兩端壓差為 1bar（100kPa）時，每小時通過閥門的水的立方米數。Kv 值越大，說明閥門的流通能力越強。流量系數與閥門的公稱通徑、結構形式以及介質的性質等因素有關。在實際應用中，需要根據系統的流量要求來選擇合適 Kv 值的閥門，以確保閥門能夠滿足工藝過程的流量調節需求。

?1. 調節特性：氣動調節法蘭蝶閥的調節特性主要有等百分比特性和線性特性兩種。等百分比特性閥門的相對流量與相對開度之間呈等百分比關系，即閥門開度變化時，流量的變化率與當時的流量成正比。這種特性適用于需要精確控制流量、且流量變化范圍較大的場合。線性特性閥門的相對流量與相對開度之間呈線性關系，即流量的變化與開度的變化成正比。線性特性適用于流量變化較為平穩、對調節精度要求相對較低的場合。

?2. 響應時間：響應時間是指從氣動執行機構接收到控制信號到閥門達到規定開度所需的時間。它是衡量閥門控制速度的重要指標。響應時間的長短直接影響到系統的控制精度和穩定性。一般來說，快速響應的氣動調節法蘭蝶閥的響應時間可以在幾秒甚至更短的時間內完成動作，適用于對流量變化要求快速響應的場合。

?1. 閥體材料：閥體材料的選擇取決于介質的性質、工作壓力和溫度等因素。常見的閥體材料有鑄鐵、鑄鋼、不銹鋼等。鑄鐵閥體適用于一般的水、空氣等介質，具有成本低、鑄造性能好等優點；鑄鋼閥體強度較高，適用于較高壓力和溫度的場合；不銹鋼閥體則具有良好的耐腐蝕性，適用于輸送腐蝕性介質的管道系統。

?2. 密封材料：密封材料直接影響閥門的密封性能和使用壽命。常用的密封材料有橡膠、聚四氟乙烯（PTFE）、金屬等。橡膠密封具有良好的彈性和密封性能，適用于常溫、低壓的場合；PTFE 密封具有優異的化學穩定性和耐腐蝕性，可在較寬的溫度范圍內使用；金屬密封則適用于高溫、高壓和強腐蝕性介質的場合，但成本相對較高。

七、執行機構參數

?1. 氣動執行機構類型：氣動調節法蘭蝶閥常用的執行機構有薄膜式和活塞式兩種。薄膜式執行機構結構簡單、動作靈敏，適用于中小口徑閥門和對控制精度要求較高的場合；活塞式執行機構輸出力大，適用于大口徑閥門和需要較大操作力的場合。

?2. 氣源壓力：氣動執行機構的工作需要一定的氣源壓力，一般氣源壓力范圍在 0.4MPa 到 0.7MPa 之間。氣源壓力的大小直接影響執行機構的輸出力和動作速度。在實際應用中，需要確保氣源壓力穩定且滿足執行機構的工作要求。

?氣動調節法蘭蝶閥的技術參數涵蓋了尺寸、壓力、溫度、流量、控制特性、材料和執行機構等多個方面。在實際選型和應用過程中，必須綜合考慮這些參數，結合具體的工況條件，選擇合適的閥門，以確保管道系統的安全、穩定和高效運行。隨著工業技術的不斷發展，氣動調節法蘭蝶閥的技術參數也在不斷優化和提高，為工業生產提供更加可靠的控制解決方案。
