| ZDLP電動不銹鋼調節閥精度要求 發布時間：25-02-18 |

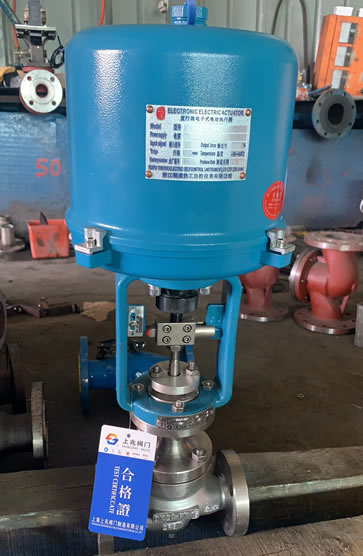

一、概述 ZDLP電動不銹鋼調節閥是一種通過電動執行機構驅動，利用不銹鋼材質構建閥體，從而對流體介質（如氣體、液體等）的流量、壓力、溫度等參數進行精確調節的設備。它廣泛應用于化工、石油、電力、冶金、制藥等眾多工業領域。由于不同的工業流程對介質的控制要求差異較大，因此對ZDLP電動不銹鋼調節閥的精度要求也有著嚴格的界定。 二、流量調節精度要求 1. 基本精度范圍 ??在理想工況下，ZDLP電動不銹鋼調節閥的流量調節精度通常要求在±5%以內。這意味著當設定一個特定的流量值時，實際通過調節閥的流量值與設定值之間的偏差不應超過設定值的5%。例如，設定流量為100m3/h時，實際流量應在95m3/h - 105m3/h之間。然而，在一些對流量控制要求極高的精細化工生產過程中，如某些高端制藥中間體的合成，精度要求可能會提高到±2%甚至更嚴格。 ??2. 影響流量精度的因素 ?? - 閥芯結構與特性 ?? 閥芯的形狀、尺寸以及其表面粗糙度等因素對流量精度有著顯著影響。例如，線性閥芯在不同開度下流量與開度呈近似線性關系，但其制造精度要求較高，閥芯的微小偏差可能導致流量特性曲線的偏離，從而影響流量精度。而等百分比閥芯則在開度變化時流量按一定比例變化，其設計需要精確匹配不同工況下的流量需求，否則也會出現精度問題。 ?? - 閥門前后壓差 ?? 閥門前后的壓差對流量精度也有不可忽視的影響。根據流量公式Q = Cv×√(ΔP/ρ)（其中Q為流量，Cv為流量系數，ΔP為壓差，ρ為流體密度），可以看出流量與壓差的平方根成正比。當壓差波動時，流量會相應地發生變化。在實際工業應用中，如在長距離管道輸送系統中，由于管道阻力的變化或者其他設備的啟停，可能會導致閥門前后壓差的不穩定，這就要求ZDLP電動不銹鋼調節閥具備在一定壓差波動范圍內保持流量精度的能力。 ?? - 流體特性 ?? 不同的流體具有不同的粘度、密度、溫度等特性，這些特性會影響流體在調節閥內的流動狀態。例如，高粘度的流體在通過調節閥時，由于粘性力的作用，其流動阻力較大，可能導致流量達不到預期值。而溫度變化會引起流體密度和粘度的變化，進而影響流量精度。在石油煉制過程中，原油的成分復雜且溫度變化范圍大，這就對調節閥的流量精度提出了更高的要求。 三、壓力調節精度要求 1. 工業標準精度 ??一般而言，ZDLP電動不銹鋼調節閥的壓力調節精度要求在±10%以內。例如，設定壓力為1MPa時，實際壓力應在0.9MPa - 1.1MPa之間。在一些特殊的工業應用場景中，如高壓鍋爐的蒸汽壓力控制，由于涉及到設備的安全運行和能源效率，壓力調節精度可能需要控制在±5%以內。 ??2. 壓力精度的影響因素 ?? - 閥門的密封性能 ?? 良好的密封性能是保證壓力調節精度的基礎。如果閥門存在泄漏，就會導致壓力無法準確控制。例如，在氣體輸送系統中，微小的泄漏可能會使系統壓力逐漸降低，無法達到設定的壓力值。閥門的密封主要依賴于密封面的加工精度、密封材料的性能以及閥門的裝配質量等。 ?? - 壓力傳感器的精度 ?? 在壓力調節系統中，壓力傳感器用于實時監測壓力值，并將信號反饋給控制系統。壓力傳感器的精度直接影響到壓力調節的最終精度。低精度的壓力傳感器可能會提供不準確的壓力反饋信號，導致電動調節閥做出錯誤的調節動作。因此，選擇高精度的壓力傳感器對于提高ZDLP電動不銹鋼調節閥的壓力調節精度至關重要。 ?? - 執行機構的響應速度和準確性 ?? 電動執行機構負責根據控制系統的指令驅動調節閥的閥芯動作，以實現壓力調節。執行機構的響應速度和準確性直接關系到壓力調節的精度。如果執行機構響應緩慢，在壓力變化時不能及時調整閥芯開度，就會導致壓力波動超出允許范圍。如果執行機構的定位不準確，也會影響壓力調節的最終效果。 四、溫度調節精度要求 1. 常見精度需求 ??對于ZDLP電動不銹鋼調節閥在溫度調節方面，精度要求通常在±3℃ - ±5℃之間。例如，在空調系統的冷凍水流量調節中，通過調節調節閥來控制冷凍水的流量，進而影響溫度。如果設定溫度為20℃，實際溫度應在18℃ - 22℃之間。然而，在一些對溫度要求極為敏感的電子芯片制造過程中的冷卻系統中，溫度調節精度可能需要達到±1℃甚至更高。 ??2. 影響溫度精度的因素 ?? - 熱交換效率 ?? 調節閥所在的熱交換系統的熱交換效率對溫度調節精度有著重要影響。熱交換效率取決于熱交換器的類型、尺寸、材質以及流體的流速等因素。如果熱交換效率低，調節閥即使精確控制了流體流量，也難以實現準確的溫度調節。例如，在板式熱交換器中，板片的污垢積累會降低熱交換效率，導致溫度調節精度下降。 ?? - 溫度傳感器的精度和位置 ?? 溫度傳感器的精度如同壓力調節中的壓力傳感器一樣重要。不準確的溫度傳感器會提供錯誤的溫度反饋，使調節閥做出不恰當的調節動作。溫度傳感器的位置也很關鍵。如果溫度傳感器安裝位置不當，不能準確反映流體的實際溫度，也會影響溫度調節精度。例如，在大型儲液罐的溫度控制中，溫度傳感器如果安裝在靠近罐壁的位置，可能會受到罐壁溫度的影響，而不能準確測量罐內液體的真實溫度。 五、提高精度的措施 1. 精確的制造工藝 ??采用高精度的加工設備和先進的制造工藝來生產ZDLP電動不銹鋼調節閥的各個部件，如閥芯、閥座、閥體等。例如，使用數控機床進行閥芯的加工，可以保證閥芯的尺寸精度在極小的公差范圍內，從而提高閥門的流量、壓力和溫度調節精度。 ??2. 定期的校準與維護 ??對調節閥進行定期的校準，包括流量系數的校準、壓力傳感器和溫度傳感器的校準等。做好閥門的維護工作，如清理閥芯和閥座的污垢、更換磨損的密封件等，以確保閥門始終保持良好的工作狀態，提高調節精度。 ??3. 先進的控制系統 ??采用先進的自動化控制系統，如基于PID（比例 - 積分 - 微分）控制算法的系統。PID控制系統可以根據設定值與實際值的偏差，快速、準確地調整電動執行機構的動作，從而提高調節閥的調節精度。并且，通過不斷優化PID參數，可以適應不同的工況要求，進一步提高調節精度。 ZDLP電動不銹鋼調節閥的精度要求在不同的工業應用場景下有著嚴格的規定，流量、壓力和溫度等方面的精度受多種因素影響。為了滿足這些精度要求，需要從制造工藝、校準維護以及控制系統等多方面采取措施，以確保其在工業自動化控制系統中發揮準確、穩定的調節作用。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
