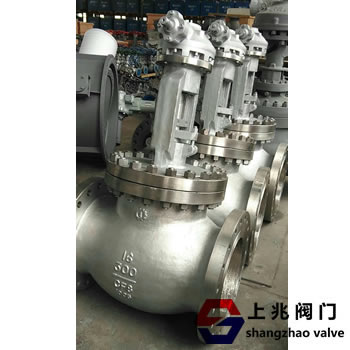

J41H-150LB-6寸美標法蘭截止閥適用于石油，化工，制藥，化肥，電力等各種工況的管道，公稱壓力PN1.6~16MPa，工作溫度-29~550℃。中。驅動方式有手動，齒輪傳動，電動，氣動等。 1.產品的設計和制造符合美國國家標準ANS1B16.34，美國BS1873等國外先進標準的要求。 2.閥體的形狀為桶形或流線型。流動形狀是直通的。流體阻力小。 3，關閉部分（制動器）和閥座密封面采用錐面密封，閉合力小，耐腐蝕，密封可靠。 4.閥座可以是更換閥座，可與封閉密封材料結合使用，滿足工作條件，延長使用壽命。 5.大直徑，高壓截止閥根據關閉力采用提升桿。提升桿配有滾動軸承類型，使用沖擊式手輪來減小關閉力。 6，材料的主要材料，內部材料，填料，緊固件可根據用戶要求或合理的條件組合。 三，J41H-150LB-6寸美標法蘭截止閥 - 設計標準 設計和制造結構長度法蘭尺寸對接接頭尺寸壓力 - 溫度測試 - 測試 ANSI B16.34 BS1873 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598 四，J41H-150LB-6寸美標法蘭 截止閥- 試驗壓力： | 公稱壓力PN(Lb) | 強度試驗 | 氣密封試驗 | 氣密封試驗 | | MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | | 150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 | | 300 | 7.7 | 1110 | 5.7 | 815 | | 600 | 15.3 | 2220 | 11.3 | 1630 | | 900 | 23.0 | 3330 | 17.0 | 2445 | | 1500 | 38.4 | 5560 | 28.2 | 4080 | | 2500 | 64.0 | 9255 | 47.0 | 6790 |
| 體、蓋 | 閥桿 | 密封面 | 墊片（環） | 填料 | 工作溫度 | 適用介質 | | WCB | 2Cr13 | 13Cr
STL
木體材料
尼龍 | 增強柔性石墨
13Cr/柔性石墨
1Cr13/Flexible
SFB-2
08軟鋼
F304
F316
F304L
F316L | 柔性石墨
增強柔性石墨
SFB/260
SFP/260
PTFE | ≤425 | 水
蒸汽
油品 | | WC1 | 38CrMoAl 25Cr2MoV | ≤425 | | WC6 | ≤540 | | WC9 | ≤570 | | C5 C12 | ≤540 | | CF8 | F304 | ≤200 | 硝酸
醋酸
尿素 | | CF8M | F316 | | CF3 | F304L | | CF3M | F316L |
|
