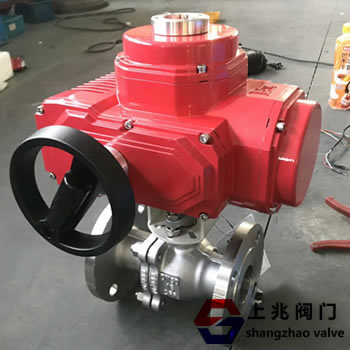

手電兩用不銹鋼球閥發布時間：18-10-26

一、手電兩用不銹鋼球閥--概述

Q941F手電兩用不銹鋼球閥采用防爆電動執行器AC220V，可遠程操作和手電就地操作，密封性能優良,流量系數大, 流阻系數小,結構簡單,使用壽命長,便于維修。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

二、手電兩用不銹鋼球閥--性能參數：

公稱通徑DN(mm)	DN15～DN250
公稱壓力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
介質溫度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5級標準
球體轉角	90°
閥體材制質	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料	聚四氟乙烯(常溫)、特制PPL(高溫)

三、手電兩用不銹鋼球閥--主要外形尺寸：

公稱通徑DN(mm)	尺寸
公稱通徑DN(mm)	L	D3	D2	D1	b	f	N-d
15	108	95	65	45	14	2	4-14
20	117	105	75	55	14		4-14
25	127	115	85	65	14		4-14
32	140	135	100	78	16		4-18
40	165	145	110	85	16	3	4-18
50	178	160	125	100	16		4-18
65	190	180	145	120	18		4-18
80	203	195	160	135	20		8-18
100	305	215	180	155	20		8-18
125	256	245	210	185	22		8-18
150	394	280	240	210	24		8-23
200	457	335	295	265	26		12-23
250	533	405	335	320	30		12-25
