泄壓閥、緊急關閉閥設置應注意那些事項

泄壓閥、緊急關閉閥和緊急開啟閥是近年來研制并應用的閥門，備受建筑和消防給水界的關注，對其設置的有關問題談了自己的看法。泄壓閥設置在消防水泵出水管上，平時關閉，在消防給水管網壓力超過設定值時自動開啟，以防止給水系統因超壓而損壞。

消防給水管網的超壓主要是由于以下原因：

①按消防設計流量選用水泵的流量—揚程曲線屬于陡峭型，在小流量運行時(自檢或火災初期)會出現超壓；

②水泵突然因故(如停電)停轉，出水管又未采取相應技術措施，停泵水錘造成超壓。

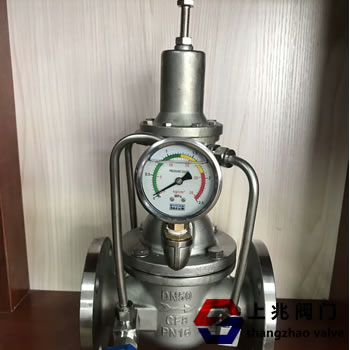

水力控制閥泄壓閥設置應注意位置、口徑選擇、壓力設定和相應附件配置等問題。

①泄壓閥可設在消防水泵附近或消防水箱附近。自動噴水滅火系統設計規范》GBH84—1985修訂本送審稿10.3.3條規定要求：“每組水泵……出水管應設控制閥……，必要時應設泄壓閥。”該條文在報批稿中被改為：“……必要時，應采取控制供水泵出口壓力的措施。”這些措施即包括泄壓閥。

當泄壓閥設置在消防水泵出水管上時，可設在止回閥前、后。設在止回閥前能消解水泵小流量運行所造成的超壓，而設在止回閥后(沿水流方向)不僅可消解因水泵小流量運行而造成的超壓，還可消解由停泵水錘造成的超壓，即使消防水泵出水管未采取其他消除停泵水錘的措施(速閉式止回閥、緩閉式止回閥、緩沖罐等)，也不致造成危害和損失。

②泄壓閥口徑有兩種做法，一種是與消防給水總管同徑或小一級，另一種是采用DN100或DN150的泄壓閥。

從泄壓的角度講，泄壓閥的口徑越大泄壓越快、效果越好。如圖1所示，Q為泄流量，泄壓閥的口徑大，Q值就大，RBC曲線偏向右側，R曲線與H曲線相交點M也會右移，其壓力值隨之降低。但從經濟角度看，口徑越大，泄壓閥價格越高，必然增加工程建設費用。

因而從實際出發，目前傾向于采用固定口徑的泄壓閥，即使泄壓時實際壓力值會稍大于大口徑泄壓閥泄壓的實際壓力值，但綜合效果還是可行的。

因此，泄壓閥口徑可作如下規定：若消防給水總管管徑D≤150mm，則采用DN100的泄壓閥；若消防給水總管管徑D＞150mm，則采用DN150的泄壓閥。

③泄壓閥的壓力設定值應高于消防主泵和穩壓泵的壓力設定值。當有穩壓泵時，啟動和關閉穩壓泵存在兩個壓力值(指穩壓泵運行時的壓力值)。穩壓泵的停泵水錘壓力容易造成泄壓閥誤開啟，因此對于穩高壓消防給水系統應有完善可靠的消除停泵水錘的技術措施，并應復核消防給水管網在水錘產生后的殘余壓力，若低于泄壓閥的壓力設定值，才可確保不致誤開啟。

④泄壓閥應設置在與消防給水總管連接的支管上。為方便泄壓閥檢修及防止控制閥誤關閉，在泄壓閥前應設信號閘閥或信號蝶閥。為保持泄壓閥維修時水流暢通，應設置旁通管。

2 緊急關閉閥

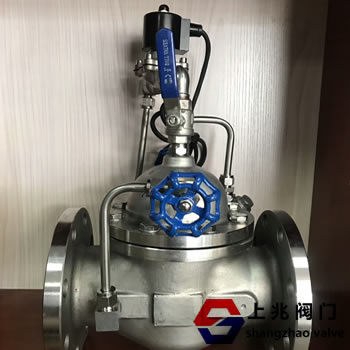

緊急關閉閥也稱為緊急切斷閥平時開啟，在管網壓力超過壓力設定值時自動關閉，以防止消防水泵運行時消防用水進入水箱，同時可防止在消防水泵運行時，生活—消防共用給水系統中生活給水配件因超壓而損壞。

我國推薦生活和消防共用的給水系統。這類系統平時啟動生活水泵的壓力值較低，火災時啟動消防水泵的壓力值遠高于啟動生活水泵時的壓力值，而按《建筑設計防火規范》第8.6.3條第四款規定：“發生火災后，由消防水泵供給的消防用水不應進入消防水箱。”

為解決這一問題，應在進入消防水箱的管道上設置緊急關閉閥。同時為防止消防水泵啟動時生活給水配件超壓，應在生活給水總管上設置緊急關閉閥。

緊急關閉閥的問題是壓力設定。若壓力設定過低，生活水泵啟動時緊急關閉閥也會關閉；若壓力設定過高，消防水泵啟動時緊急關閉閥不關閉。

一般，其壓力設定值應高于生活水泵零流量時的壓力值，低于消防水泵設計流量值時的壓力值。同時在給水總管上必須采取可靠的技術措施以防止產生水錘。

3 緊急開啟閥

緊急開啟閥應用于水噴霧滅火系統，目前尚未在工程中實施。緊急開啟閥平時關閉，在管網壓力達到壓力設定值時自動開啟通水，目的是防止水噴霧滅火系統在消防水泵達到額定轉速前因壓力偏低而出現的水噴淋現象。
