一、600X水力電動控制閥--概述

600X水力電動控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后，可控制開啟和關閉的速度。本產品利用導閥控制閥門的開啟和關閉，節省能源。可代替其它閥門大型電動裝置。

二、600X水力電動控制閥--工作原理

當閥門從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。

當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。

三、600X水力電動控制閥--主要技術參數

四、600X水力電動控制閥--主要零件材料

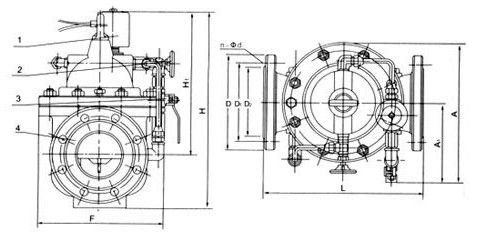

五、600X水力電動控制閥--部件列表

1、電磁向導閥2、針閥3、球閥4、主閥

六、主要外形及連接尺寸

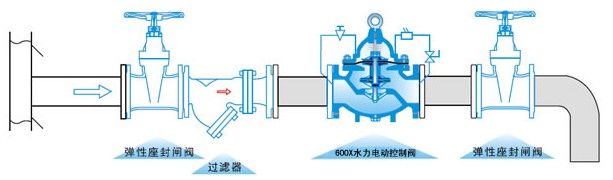

七、安裝示意圖
