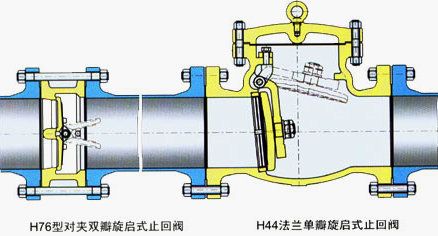

1、水錘壓力小、閥瓣行程短、且有彈簧輔助關閉、關閥速度快。H76W與H76H型的水錘壓力只有H44H型的1/2—1/5。
2、結構長度很短、體積小、重量輕、為閥門的安裝、搬運、存放及管道在布置帶來很大的便利，并能大量節約材料、降低造價。H76型的結構長度只有H44H 的1/4～1／10；H76型的重量只有H44型的l／4～1／10；流體阻力小，流體阻力系數為2.6～0.7，隨著閥門口徑的增大，流體組力系數減 小。
3、可水平安裝或垂直安裝，重量輕．不必為閥門設置支座。
4、開啟壓力很小，閥瓣在很小的壓差下就能完全打開。
5、閥門為整體結構、簡單緊湊，閥門關閉時沖擊力注，水錘壓力小，閥門幫命長，可靠性高。
配管
法蘭 | 公稱
壓力 | 常 規 產 品 型 號 |
JB/T74～90
GB/T9112
～9124
HG50592
～20614 | 1.0MPa | H76H-10C | H76W-10P | H76W-10P8 | H76W-10P3 | H76W-10R | H76W-10R8 | H76W-10R3 |
| 1.6MPa | H76H-16C | H76W-16P | H76W-16P | H76W-16P3 | H76W-16R | H76W-16R8 | H76W-16R3 |
| 2.5MPa | H76H-25 | H76W-25P | H76W-25P8 | H76W-25P3 | H76W-25R | H76W-25R8 | H76W-25R3 |
| 4.0MPa | H76H-40 | H76W-40P | H76W-40P8 | H76W-40P3 | H76W-40R | H76W-40R8 | H76W-40R3 |
| 6.3MPa | H76H-63 | H76W-63P | H76W-63P8 | H76W-63P3 | H76W-63R | H76W-63R8 | H76W-63R3 |
| 10.0MPa | H76H-100 | H76W-100P | H76W-100P8 | H76W-100P3 | H76W-100R | H76W-100R8 | H76W-100R3 |
| 13.0MPa | H76H-160 | H76W-160P | H76W-160P8 | H76W-160P3 | H76W-160R | H76W-160R8 | H76W-160R3 |
| 20.0MPa | H76H-200 | H76W-200P | H76W-200P8 | H76W-200P3 | H76W-200R | H76W-200R8 | H76W-200R3 |
| 25.0MPa | H76H-250 | H76W-250P | H76W-250P8 | H76W-250P3 | H76W-250R | H76W-250R8 | H76W-250R3 |
主要零
件材料 | 閥體 | WCB
（A105） | ZG1Cr18
Ni9Ti | CF8（304） | CF3（304L） | ZG1Cr18
Ni12Mo2Ti | CF8M
（316） | CF3M
（316L） |
| 閥擗 | CF8 | CF8 | CF8 | CF3 | CF9M | CF8M | CF3M |
| 目軸 | 2Cr13 | 1Cr18
Ni9Ti | 0Cr18
Ni9 | 00Cr19
Ni10 | ZG1Cr18
Ni12Mo2Ti | 0Cr17
Ni12Mo2 | 00Cr17
Ni14Mo2 |
| 彈簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 00Cr17
Ni14Mo2 | 00Cr17
Ni14Mo2 | 00Cr17
Ni14Mo2 |
| 適用工況 | 適月
介質 | 水、蒸汽
、油品等 | 硝酸等腐蝕性介質 | 強氧化
性介質 | 醋酸等腐蝕性介質 | 屎素等腐
蝕性介質 |
適用溫
度（℃） | -29～425 | -196～540 | -196～425 | -196～540 | -196～455 |
| 注：本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。 |
| 公稱通徑 | 閥門全開啟時的流體阻力系數 | 常溫下閥門全開啟時的水流量系數 | 流體的流向 |
| DN | DNS |
| Kv(m3／h) | CV(U.S) | CV(U.K) | ↑ | → |
| 開啟壓力近似值KPa |
| 50 | 5 | 2.6 | 63 | 74 | 62 | 2 | 1 |
| 65 | 21/2 | 2.4 | 109 | 128 | 107 | 2 | 1 |
| 80 | 3 | 2.3 | 172 | 201 | 169 | 2 | 1 |
| 100 | 4 | 2.0 | 289 | 338 | 283 | 2 | 1 |
| 125 | 5 | 1.8 | 476 | 557 | 466 | 2 | 1 |
| 150 | 6 | 1.5 | 750 | 878 | 735 | 2 | 1 |
| 200 | 8 | 1.3 | 1432 | 1675 | 1403 | 2 | 1 |
| 250 | 10 | 1.2 | 1330 | 2726 | 2283 | 2 | 1 |
| 300 | 12 | 1.0 | 3676 | 4301 | 3602 | 2 | 1 |
| 350 | 14 | 0.9 | 5274 | 6171 | 5169 | 2 | 1 |
| 400 | 16 | 0.8 | 7306 | 8548 | 7160 | 3 | 1 |
| 450 | 18 | 0.8 | 9246 | 10818 | 9061 | 3 | 1 |
| 500 | 20 | 0.8 | 11415 | 13356 | 11187 | 3 | 1 |
| 600 | 24 | 0.7 | 17573 | 20560 | 17222 | 3 | 1 |
| 700 | 28 | 0.7 | 23919 | 27985 | 23441 | 4 | 1 |
| 750 | 30 | 0.7 | 27458 | 32126 | 26909 | 4 | 1 |
| 800 | 32 | 0.7 | 31241 | 36552 | 30316 | 4 | 1 |
| 900 | 36 | 0.7 | 39539 | 46261 | 38748 | 4 | 1 |
| 1000 | 40 | 0.7 | 48814 | 57112 | 47838 | 4 | 1 |
| 1050 | 42 | 0.7 | 53817 | 62966 | 52741 | 4 | 1 |
| 1200 | 48 | 0.7 | 70292 | 82242 | 68886 | 4 | 1 |
四、國標型號尺寸表
| 公稱通徑 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | PN6.4 | PN10.0 |
| L | D | L | D | L | D | L | D | L | D | L | D |
| DN50 | 43 | 109 | 43 | 109 | 43 | 109 | 60 | 109 | 60 | 115 | 60 | 122 |
| DN65 | 46 | 129 | 46 | 129 | 46 | 129 | 67 | 129 | 67 | 140 | 67 | 147 |
| DN80 | 64 | 144 | 64 | 144 | 64 | 144 | 73 | 144 | 76 | 150 | 73 | 157 |
| DN100 | 64 | 164 | 64 | 164 | 64 | 170 | 73 | 170 | 79 | 177 | 79 | 183 |
| DN125 | 70 | 194 | 70 | 194 | 70 | 197 | 86 | 197 | 105 | 213 | 105 | 220 |
| DN150 | 76 | 220 | 76 | 220 | 76 | 227 | 98 | 227 | 136 | 250 | 136 | 260 |
| DN200 | 89 | 275 | 89 | 275 | 89 | 287 | 127 | 293 | 165 | 313 | 165 | 324 |
| DN250 | 114 | 330 | 114 | 332 | 114 | 343 | 146 | 355 | 213 | 364 | 213 | 394 |
| DN300 | 114 | 380 | 114 | 387 | 114 | 403 | 184 | 450 | 229 | 424 | 229 | 458 |
| DN350 | 127 | 440 | 127 | 447 | 127 | 460 | 222 | 478 | - | - | - | - |
| DN400 | 140 | 492 | 140 | 498 | 140 | 518 | 232 | 549 | - | - | - | - |
| DN450 | 152 | 542 | 152 | 558 | 203 | 568 | - | - | - | - | - | - |
| DN500 | 152 | 597 | 152 | 620 | 219 | 624 | - | - | - | - | - | - |
| DN600 | 178 | 698 | 178 | 734 | 222 | 734 | - | - | - | - | - | - |
五、美標型號尺寸表
| 公稱通徑 | 150Lb | 300Lb | 600Lb |
| L | D | L | D | L | D |
| 2 | 60 | 103 | 60 | 110 | 60 | 110 |
| 21/2 | 67 | 122 | 67 | 129 | 67 | 129 |
| 3 | 73 | 135 | 73 | 148 | 73 | 148 |
| 4 | 73 | 173 | 73 | 180 | 79 | 192 |
| 5 | 86 | 196 | 86 | 215 | 105 | 240 |
| 6 | 98 | 222 | 98 | 250 | 136 | 265 |
| 8 | 127 | 279 | 127 | 307 | 165 | 319 |
| 10 | 146 | 339 | 146 | 361 | 213 | 399 |
| 12 | 181 | 409 | 181 | 422 | 229 | 456 |
| 14 | 184 | 450 | 222 | 485 | - | - |
| 16 | 191 | 514 | 232 | 539 | - | - |
| 18 | 203 | 549 | - | - | - | - |
| 20 | 219 | 606 | - | - | - | - |
| 24 | 222 | 717 | - | - | - | - |
六、結構形式
H76W型不銹鋼對夾雙瓣旋啟式止回閥、H76H型碳鋼對夾雙瓣旋啟式止回閥。
H76H雙瓣旋啟式對夾止回閥外形與H77H蝶形止回閥相似，蝶形止回閥為單瓣結構。
