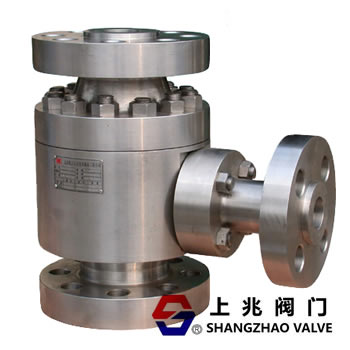

ZDM/ARC1000 自動回流三通閥是一個獨立的多功能控制系統，能夠動態的感知主流道的變化，隨主流道調節旁路介質流量，它積極了截止閥，止回閥，多級調節閥減壓閥功能于一身。自動再循環閥安裝于鍋爐給水泵出口、對給水泵起安全保護作用。泵保護閥(它)用于防止給水泵的低負荷運行時由于過熱、嚴重噪音，不穩定汽蝕引起損壞。

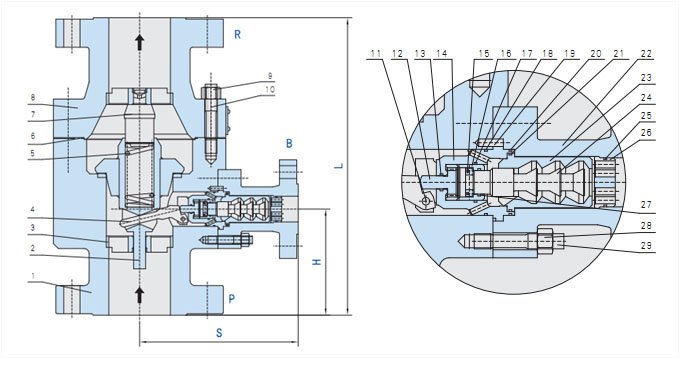

ZDM/ARC1000自動回流三通閥介質經過閥門入口進入閥體，閥芯同時也是測量部件感受到流量通過，當流量小于設定值時，液體通過閥座上的開孔并通過閥桿同時也是旁路閥芯的減壓調節通道做旁路循環。當出口流量大于所設定流量時，流體進入主管道中并逐漸關閉旁路，進行正常流動。

據感應到的主路流量不同,自動再循環泵保護閥的主閥瓣止回錐將自動移動到某一個位置上。同時主閥瓣帶動旁路閥閥桿,將主閥瓣動作傳遞至旁路，通過控制旁路閥閥瓣的位置，改變旁路的節流面積，從而控制通過旁路的流量。當主閥瓣回至閥座關閉狀態時,所有流量通過旁路回流。當主閥瓣上升至頂端位置時,旁路則完全關閉,所有泵的流量流向工藝系統。該閥集四種功能于一體。

流量感知：自動再循環閥的主閥瓣能自動感知工藝系統中的主流量，從而根據此流量來確定主閥瓣和旁路閥瓣的位置。

再循環控制：自動再循環泵保護閥可以將泵正常運行所需要的最小流量通過旁路吸入到存儲裝置中，調節水泵的H-Q特性，實現再循環。

旁路多級減壓：旁路控制系統能低噪音小磨損的把回流介質從泵出口的高壓減至適宜回流存儲裝置中的低壓。

止回：自動再循環閥還具有止回閥的作用，防止液體回流到泵體中。標準型旁路帶止回功能。

其它旁路尺寸可按要求制作；最大的旁路流量取決于最大的Kv值

1．包括回流的減壓設施，使高壓介質經多次小通徑繞流，消耗大量的能量，而降低壓力。

2．只在流量很低時才有回流功能，使泵冷卻，在泵正常運行時,并沒有回流，從而可節省因連續再循環所消耗的電能和水能。

3．自動回控制閥不需要電氣配線，也不需要兩個調節閥串聯，一個用于調節，另一個用于切斷。并把高壓系統容易產生的高速流拉線和侵蝕現象減到zui少。

4．具有設計合理，運行平穩，無噪音，壽命長等特點，可完全替代進口產品。

5．閥門應垂直安裝。

1、公稱通徑：DN40~350

2、公稱壓力：PN10-PN420

3、旁路尺寸1-8（標準）；或特殊

4、推薦流速：4~6米/秒    zui高8米/秒

5、連接方式：法蘭連接（ANSI或DIN）

6、鑄碳鋼，鍛碳鋼，鑄鉻鎳鉬鈹不銹鋼，鍛鉻鎳鉬鈹不銹鋼

：
