一、YQ98004型過濾活塞式緩閉止回閥--工作原理：

YQ98004型過濾活塞式緩閉止回閥安裝在自來水廠及高層建筑給水系統，以及其它給水系統的水泵出口管道上，防止介質倒流，防止水錘及水擊現象的產生。當水泵開啟時，水通過導管進入中腔，推動活塞上升，主閥開關。當水泵停止工作時，活塞在回水壓力下降，由于進口處針形閥比出口球閥流量小，因此活塞緩慢下降，主閥也隨之緩慢關閉。一閥兼具電動閥，逆止閥和水錘消除器，可以有效地提高供水系統的安全可靠性。我公司生產YQ98004型過濾活塞式止回閥平穩可靠，消除壓力余波。

二、YQ98004型過濾活塞式緩閉止回閥--特點:

1、消除水錘效果好。將緩開、速閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。

2、操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。

3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小、流量大、具體積小、重量輕。

三、YQ98004型過濾活塞式緩閉止回閥--主要技術參數：

公稱壓力	公稱通徑	最低動作壓力	緩閉時間	適用介質	適用溫度	法蘭標準	試驗標準
1.0～2.5MPa	DN50～400mm	≥0.04 Mpa	3~60s（可調）	水、油	0～100℃	GB/T17241.6	GB/T13927

四、YQ98004型過濾活塞式緩閉止回閥--零件材質：

零件名稱	材質
閥體、閥蓋	鑄鐵、鑄鋼
閥座	錫青銅、不銹鋼
閥瓣	碳鋼、不銹鋼+NBR
閥桿	鋁青鋼、鉻不銹鋼
活塞	鉻不銹鋼+NBR
過濾網	不銹鋼
彈簧	不銹鋼

五、YQ98004型過濾活塞式緩閉止回閥--連接尺寸：

公稱通徑 DN 尺寸（公稱壓力  PN1.6/2.5Mpa） L H D K N-￠ H1 H2 40 270 400 150 110 ￠18*4 155 236 50 270 400 160 125 ￠18*4 155 236 65 290 410 185 1450 ￠18*4 165 250 80 360 425 200 160 ￠18*8 180 280 100 400 460 220 180 ￠18*8 210 310 125 470 550 250 210 ￠18*8 240 370 150 535 610 285 240 ￠23*8 260 413 200 670 772 340 295 ￠23*12 330 510 250 780 935 405 355 ￠27*12 410 568 300 895 1000 460 410 ￠27*12 485 1075 350 1000 920 520 470 ￠27*12 260 不帶過濾器 400 1120 1145 580 525 ￠30*12 290 不帶過濾器

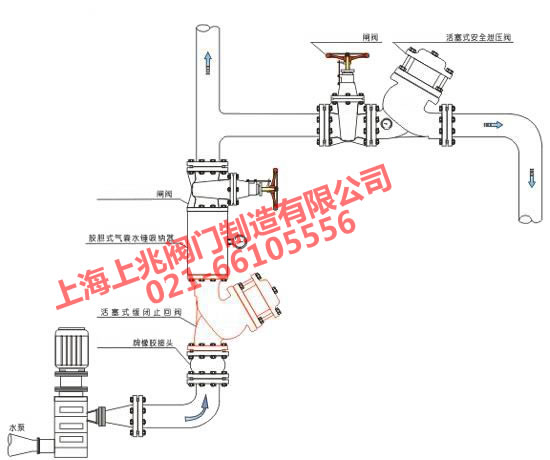

六、YQ98004型過濾活塞式緩閉止回閥--安裝示意圖：

七、YQ98004型過濾活塞式緩閉止回閥--安裝方式及連接要求：

一、垠據工況的塞式緩閉止回閥特性，必須在該閥前安裝 閘閥；

二、方便日后對該閥進行檢修工作.必須在塞式緩閉止回閥后安裝可曲繞軟連接；

三‘最佳安裝方式為臥式，其它方位也可以接受；

四、必須留出足夠的工作空間方便檢修；

五、吊裝時采用有效措施進行.也可利用該閥吊環進行。
